Di bidang teknik elektro dan manufaktur transformator, optimalisasi komponen magnetik sangat bergantung pada bagaimana kumparan dililitkan. Bagi produsen yang ingin memaksimalkan efisiensi, memilih konfigurasi yang tepat sangatlah penting.
Pertanyaan desain umum yang menentukan kinerja adalah: Apa perbedaan antara belitan paralel dan seri? Analisis komprehensif ini mengeksplorasi konfigurasi penting ini dan menyoroti bagaimana otomatisasi mutakhir mengubah standar produksi.
1.Memahami Konfigurasi Lilitan Paralel vs Seri
Perbedaan inti antara konfigurasi seri dan paralel terletak pada bagaimana masing-masing kumparan atau untaian kawat saling berhubungan relatif terhadap rangkaian listrik, yang secara langsung menentukan metrik kinerja tegangan dan arus.
a.Apa yang dimaksud dengan Belitan Seri?
Dalam belitan seri, kumparan atau bagian kawat dihubungkan ujung-ke-ujung, membentuk satu jalur kontinu untuk aliran arus. Karena arus harus melewati setiap belokan secara berurutan, maka resistansi total dan induktansi terakumulasi. Tata letak ini banyak digunakan dalam-aplikasi tegangan tinggi yang memerlukan reaktansi induktif tinggi untuk mengatur level tegangan tanpa saturasi.
b.Apa itu Belitan Paralel?
Sebaliknya,belitan paralelmelibatkan membungkus beberapa konduktor secara bersamaan-atau menghubungkan kumparan yang berbeda secara berdampingan-berdampingan-memungkinkan arus total terbagi menjadi beberapa cabang paralel.
Hal ini mengurangi resistensi secara keseluruhan dan memungkinkan sistem mengelola kapasitas arus yang jauh lebih tinggi tanpa terlalu panas. Tata letak paralel sangat penting untuk transformator daya-berfrekuensi tinggi dan-tegangan rendah di mana efek kulit dan manajemen termal menjadi perhatian utama.
c.Perbedaan dan Penerapan Teknis Utama
Memilih di antara metode-metode ini akan berdampak pada jejak transformator, efisiensi termal, dan batas operasi. Untuk mencapai integritas struktural dalam desain ini memerlukan mesin penggulung kumparan transformator presisi tinggi yang mampu menangani eksekusi multi-kabel, tegangan tinggi dengan penyelarasan lapisan yang ketat.
2. Otomatisasi Tingkat Lanjut pada Gulungan Kumparan Transformator Modern
Seiring dengan semakin ketatnya spesifikasi, penggulungan kumparan manual tidak dapat menghasilkan keseragaman yang dibutuhkan untuk-aplikasi industri tingkat atas. Merek otomasi global terkemuka, sepertiKIOXIA, adalah sistem perintis yang secara asli mengintegrasikan fitur-fitur fungsional tingkat lanjut ke dalam pengaturan produksi otomatis.
a.Fitur Fungsional-Teknologi Penggulungan Presisi Tinggi
Platform mesin penggulung otomatis tercanggih saat ini secara mulus mengintegrasikan beberapa proses ke dalam satu fondasi pengecoran untuk memastikan keakuratan mikroskopis. Komponen pengecoran struktural modern menghilangkan resonansi struktural, memungkinkan eksekusi-bebas kesalahan dari kemampuan tingkat lanjut berikut:
Kompatibilitas Multi-Bahan Kawat:Pengelolaan kawat berenamel, kawat berinsulasi, kawat pilin, dan kawat berlapis sutra-yang sempurna.
Manajemen Isolasi Lapisan:Penerapan otomatis pita-berkekuatan tinggi antar lapisan untuk isolasi listrik yang ketat.
Perlindungan Struktural:Penerapan dinding penahan{0}}secara real-time dan fungsi pita lipat terbalik untuk mengikat tepi kumparan.
Integritas Presisi:Komponen cor berat menjamin presisi ultra{0}tinggi, menghilangkan penyimpangan mekanis selama proses produksi besar-besaran.
b.Pengantar Mesin Penggulung-Sumbu Multi
Untuk memenuhi-permintaan kapasitas tinggi, industri sangat bergantung pada arsitektur mesin penggulung multi-sumbu. Alih-alih memproses satu kumparan dalam satu waktu, sistem ini memutar lusinan kumparan secara bersamaan, menyinkronkan gerakan sumbu dengan pengontrol CNC yang presisi untuk mempertahankan profil tegangan dan nada yang sama di setiap stasiun.
3.Meningkatkan Efisiensi Produksi dengan Solusi KIOXIA
Dirancang untuk-lingkungan manufaktur bervolume tinggi, KIOXIA Multi-Axis Winding Systems memberikan throughput-tingkat atas yang dipadukan dengan konfigurasi yang sangat dapat disesuaikan.
a.Parameter dan Konfigurasi Operasional yang Tak Tertandingi
Pada siklus standar, satu rutinitas penggulungan yang rumit hanya membutuhkan waktu 25 detik, yang dapat diperkirakan bervariasi berdasarkan kompleksitas persyaratan proses khusus. Alat berat ini mendukung modularitas jalur dinamis serta pengawasan parameter terperinci:
Jalur Produksi Fleksibel:Mesin multi-sumbu yang berdiri sendiri dapat dengan mudah terhubung dengan unit yang berdekatan untuk membangun jalur produksi yang otonom. Tergantung pada kebutuhan proses, beberapa unit (seperti 2, 4, 8, atau lebih) dapat digabungkan atau dipisahkan sesuai keinginan, sehingga menawarkan ekosistem produksi online yang sangat mudah beradaptasi.
Ketersediaan Model Beragam:Sistem tersedia dalam berbagai dimensi-standar industri, termasuk konfigurasi jarak sumbu roda 12 sumbu 50,7, jarak sumbu roda 12 sumbu 61,2, dan konfigurasi jarak sumbu roda 12 sumbu 72.
Konfigurasi Dinamis Standar:Dilengkapi dengan 12 posisi pelapisan karet khusus dan 12 perlengkapan tersinkronisasi, memungkinkan siklus belitan transformator yang lengkap dan diproses sepenuhnya selesai secara bersamaan. Pemrograman sangat intuitif; memasang bushing tidak memerlukan proses debug fisik karena sistem mengandalkan pemosisian cerdas otomatis.
Konfigurasi yang Dapat Diupgrade:Peningkatan skalabel mencakup sistem pengumpanan otomatis, sinkronisasi jalur perakitan multi-mesin, kemampuan pita lipat terbalik, pengelolaan diameter ulir ganda, integrasi dinding penahan atas, dan otomatisasi pelapisan karet bawah.
b.Karakteristik Parameter Lanjutan
Sistem multi-sumbu KIOXIA dilengkapi penggulungan simultan multi-kabel, pembungkus kabel-sudut kanan, dan pengaturan kabel otomatis hingga 4 kabel. Mekanisme keselamatan mencakup pelapisan pita isolasi berkelanjutan,-deteksi kerusakan kabel otomatis, alarm selongsong, dan pemberitahuan-penipisan pita. Selain itu, kabel awal dan akhir dapat membungkus dengan aman di sekitar posisi pin yang ditentukan, memenuhi spesifikasi arsitektur kompleks pada jenis rangka transformator vertikal dan horizontal.

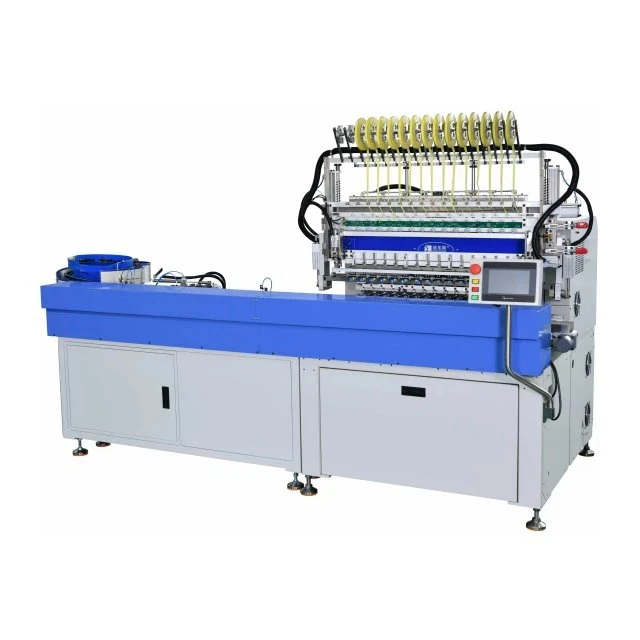

4. Solusi Unggulan: Mesin Penggulung Kabel Ganda 12 Sumbu Sepenuhnya Otomatis
Bagi produsen yang ingin menerapkan penggulungan paralel berkecepatan tinggi-tanpa mengorbankan ruang atau kualitas, KIOXIA menghadirkan platform otomatis utamanya. Sistem ini menangani beberapa jalur kabel secara bersamaan, mengoptimalkan keseimbangan antara kinerja seri dan efisiensi paralel.
Temukan spesifikasi lengkap dan video operasional langsung langsung di portal produk resmi: KIOXIAMesin Penggulung Kabel Ganda 12 Sumbu Sepenuhnya Otomatis
